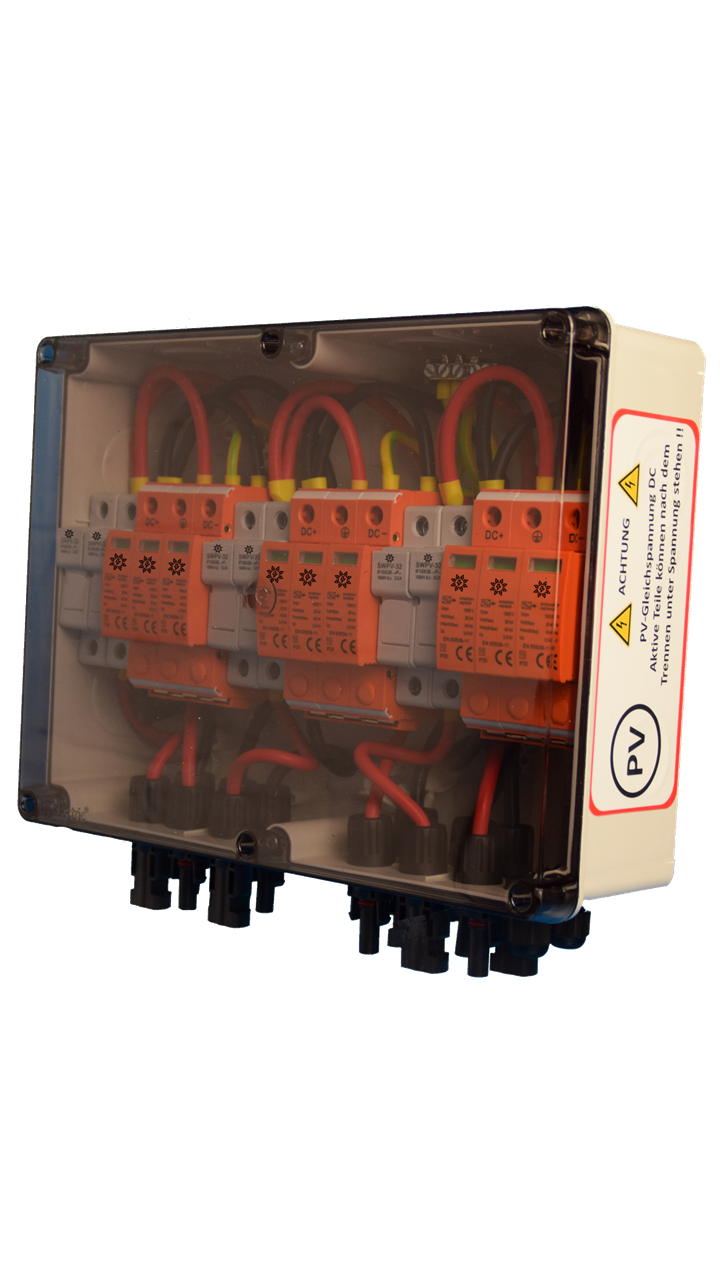

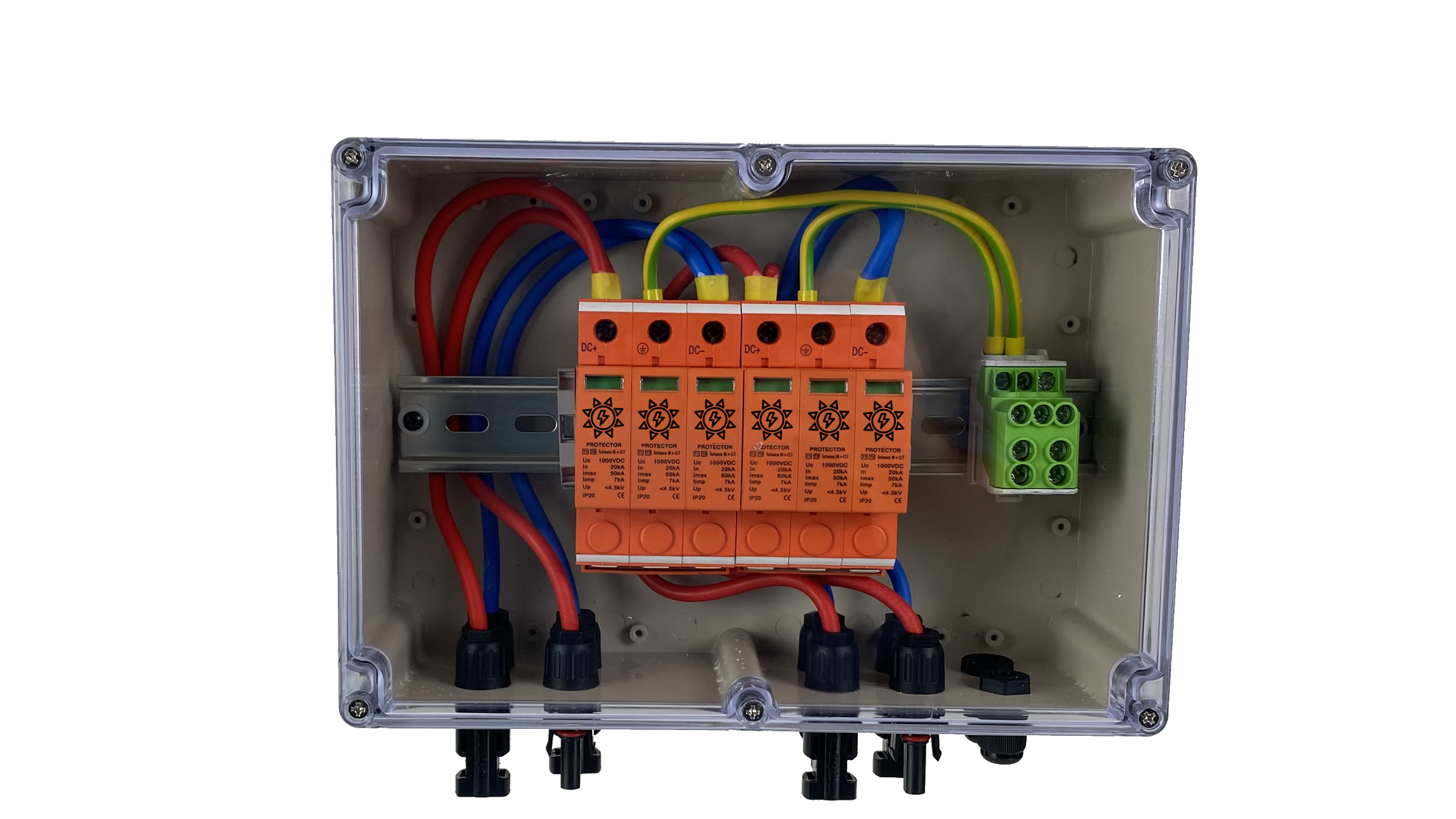

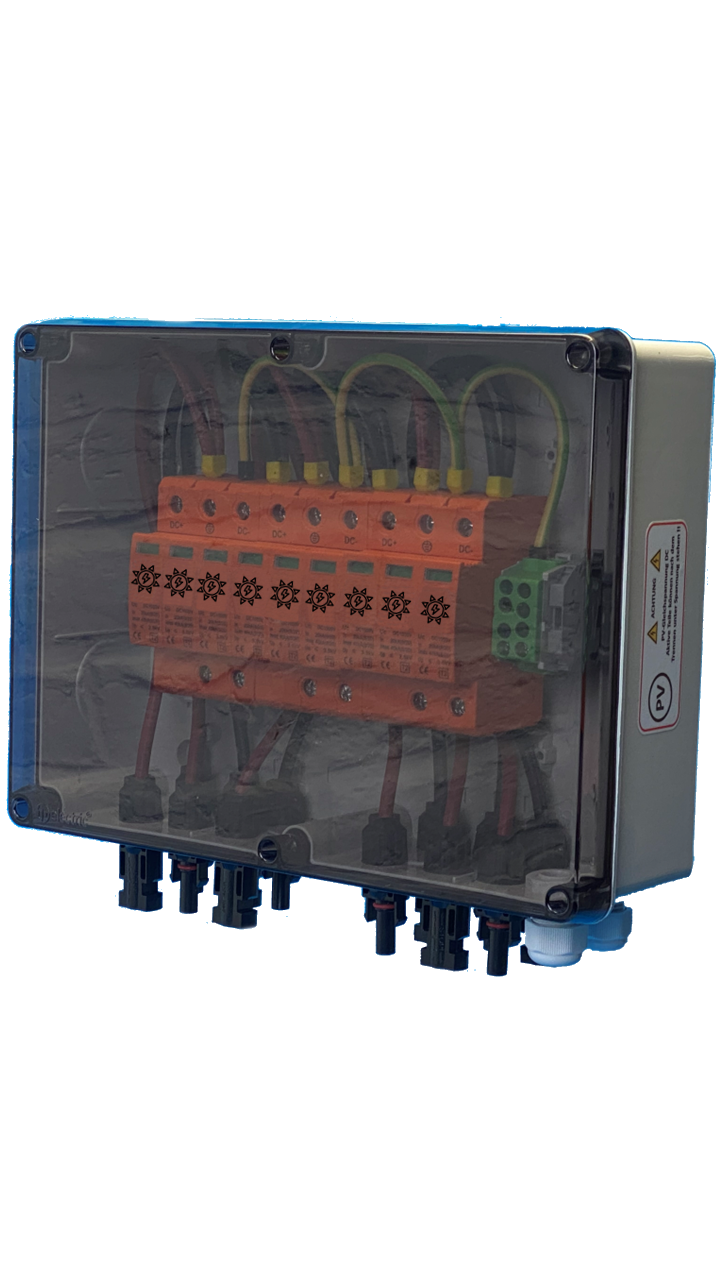

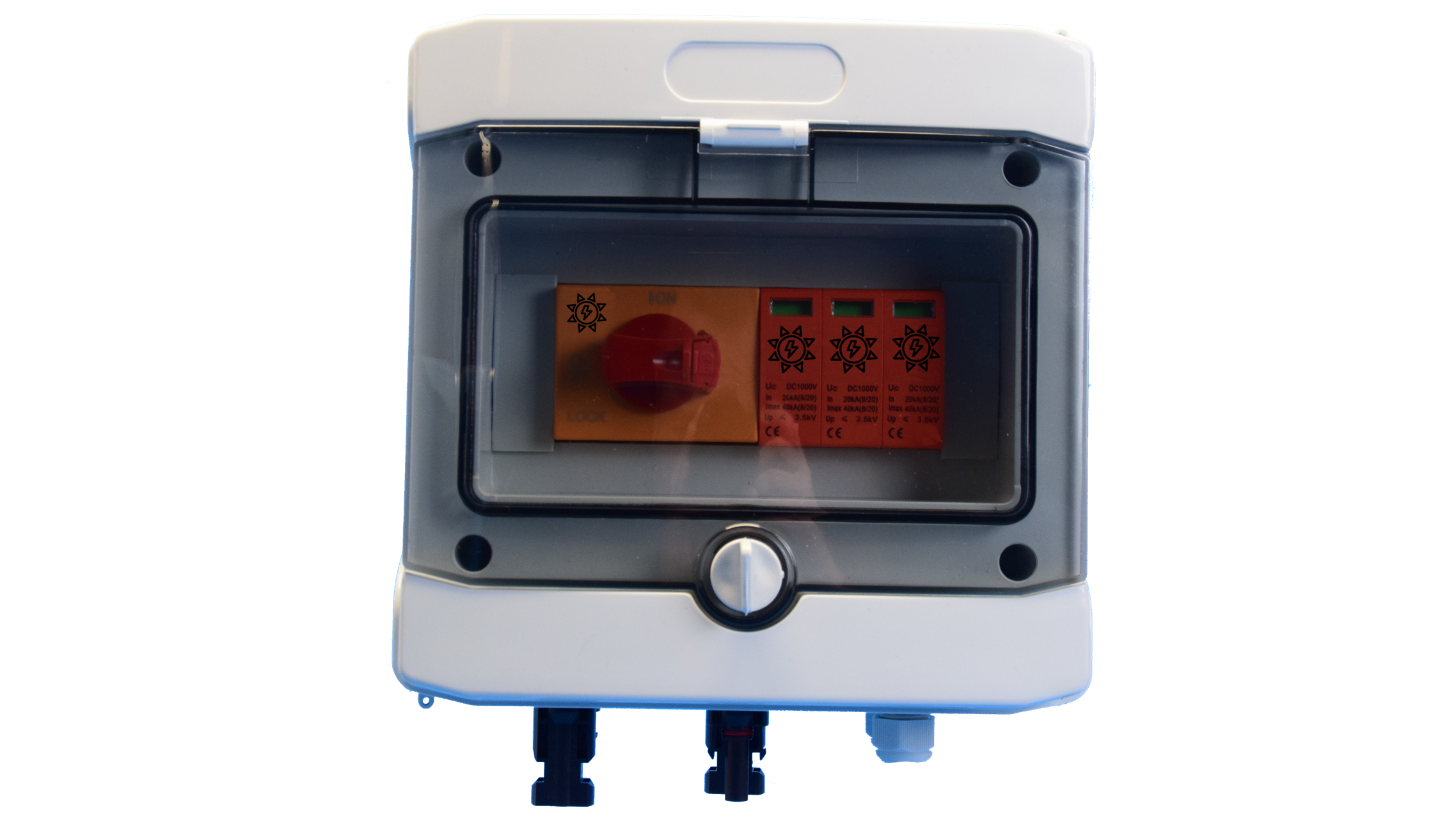

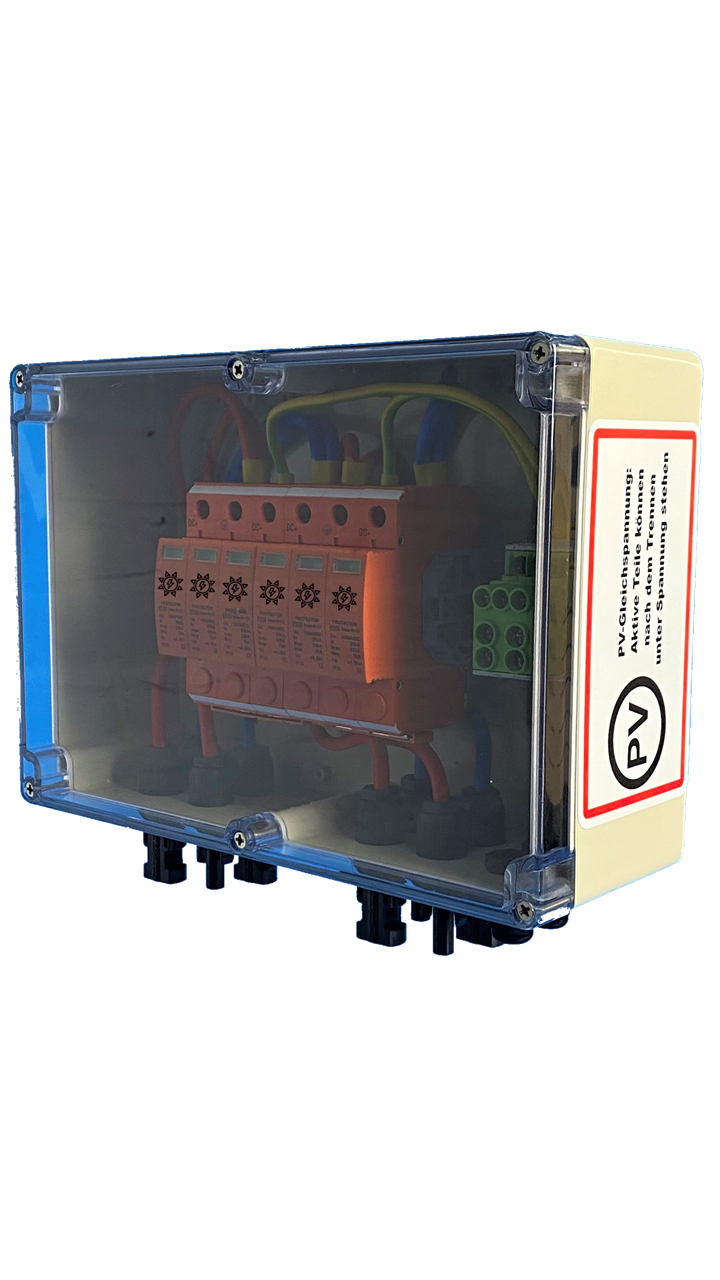

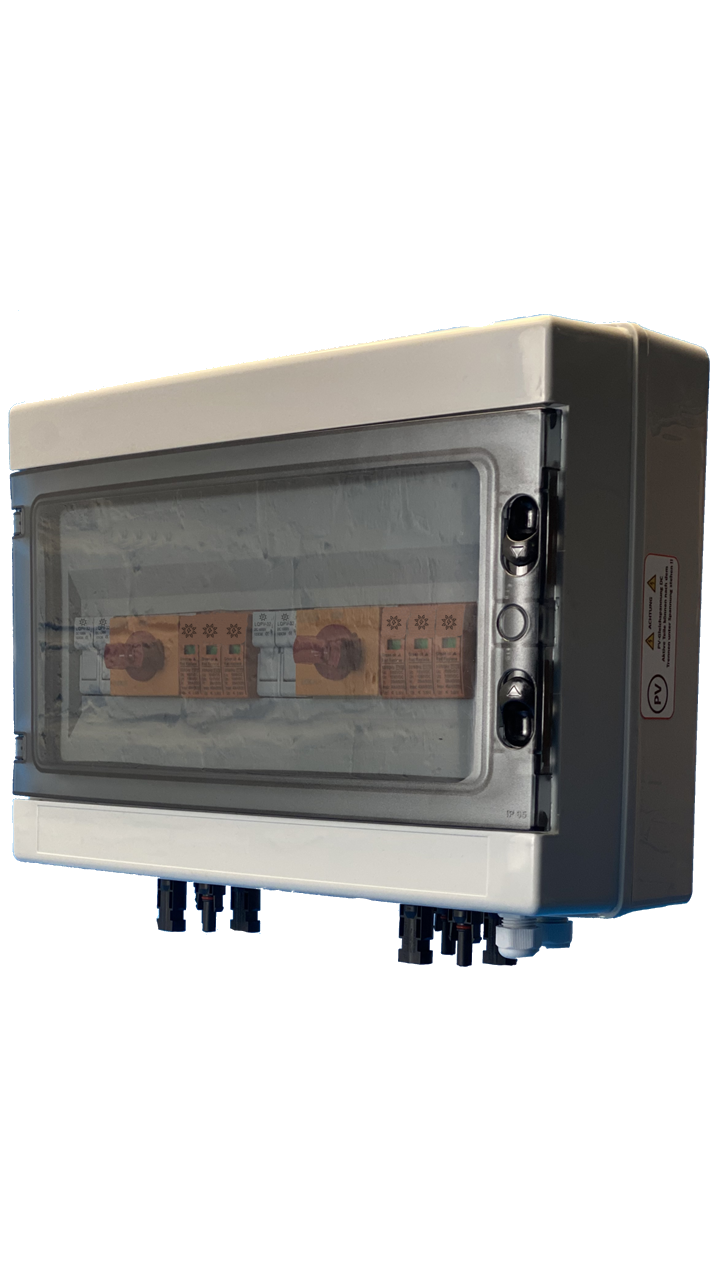

MC-4 Generatoranschlusskasten

Der Generatoranschlusskasten, kurz GAK, dient dem Anschluss der
Solaranlage an den Wechselrichter.

Hier laufen die Stränge (auch Strings genannt) des Solargenerators
(Solarpaneele) zusammen und werden zur Gleichstromhauptleitung. In den GAK

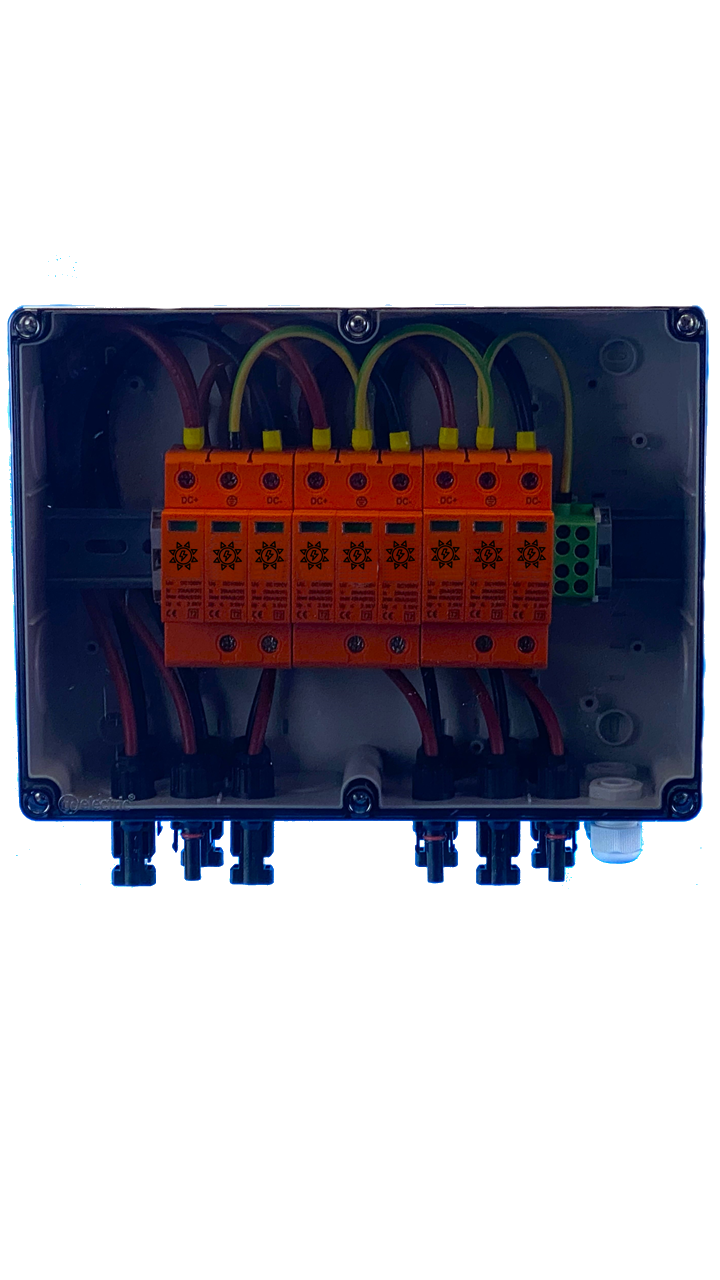

werden weiterhin Sicherungselemente integriert (MPP / Überspannugsschutz), die
vor einer Überspannung, etwa nach Blitzeinschlägen in der Nähe, schützen.

Ja, all unsere Generatoranschlusskästen sind mit allen Wechselrichtern kompatibel.
Es ist einzig darauf zu achten ob am Wechselrichter MC-4 Solarverbinder montiert sind, in diesem Fall sind all unsere MC-4 Generatoranschlusskästen kompatibel.
Sollte der Wechselrichter jedoch zum direkt Anschluss der Solarkabel geeignet sein, so
sind all unsere PROFI-LINE Generatoranschlusskästen kompatibel, und mit hochwertigen Push-In Klemmen von WAGO / PHOENIX die richtige Wahl.

Ja, der Einbau eines Überspannungsschutzes (MPP) in einem Generatoranschlusskasten in PV-Anlagen ist seit 01.10.2016 durch die VDE Normen 0100-443 und 0100-534 gefordert.
Zum 14.12.2018 endet nun die Übergangsfrist und die Normen sind verpflichtend. Dies gilt bei PV-Neuanlagen ebenso wie bei Umbauten und Erweiterungen von Solaranlagen.

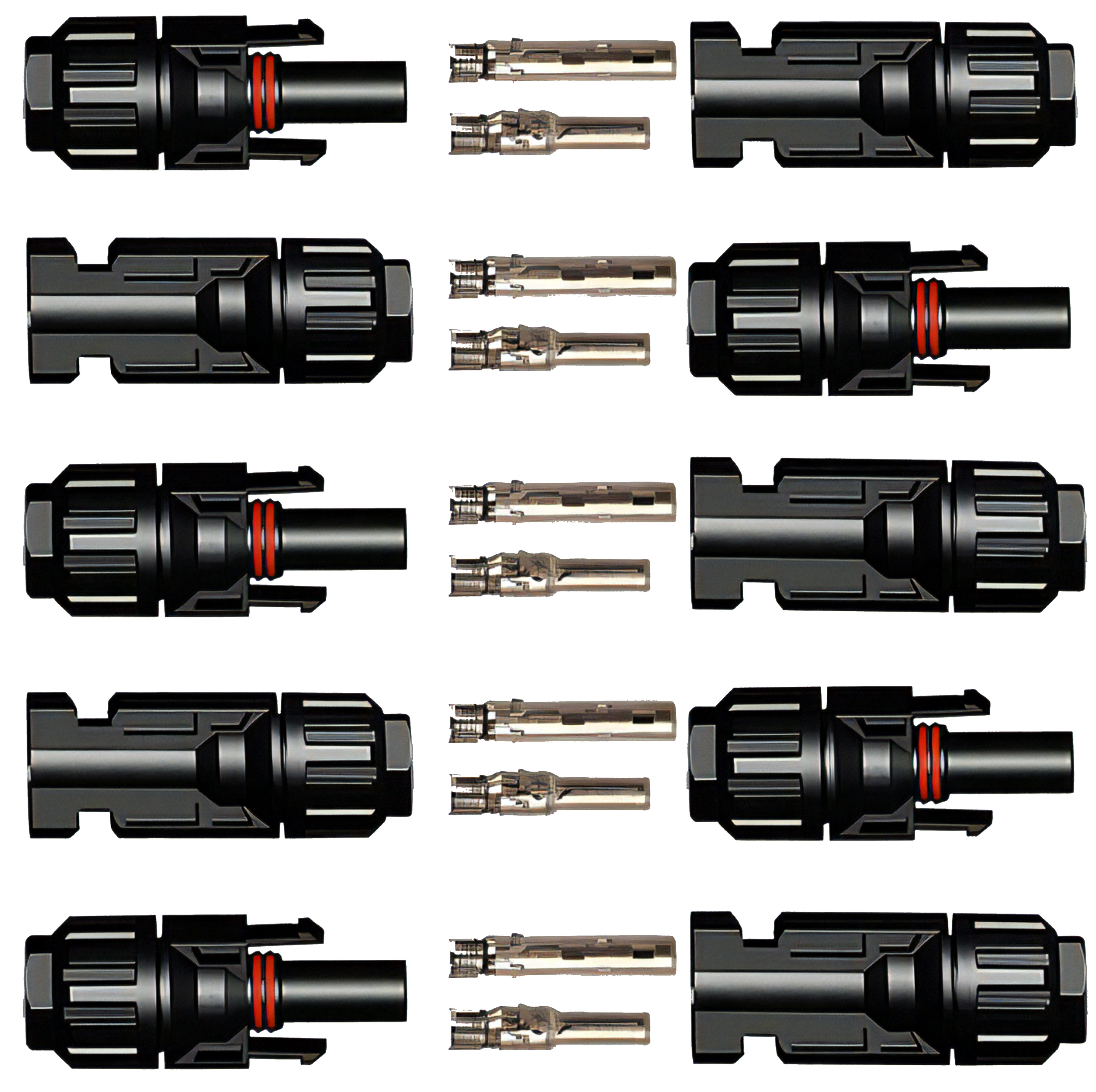

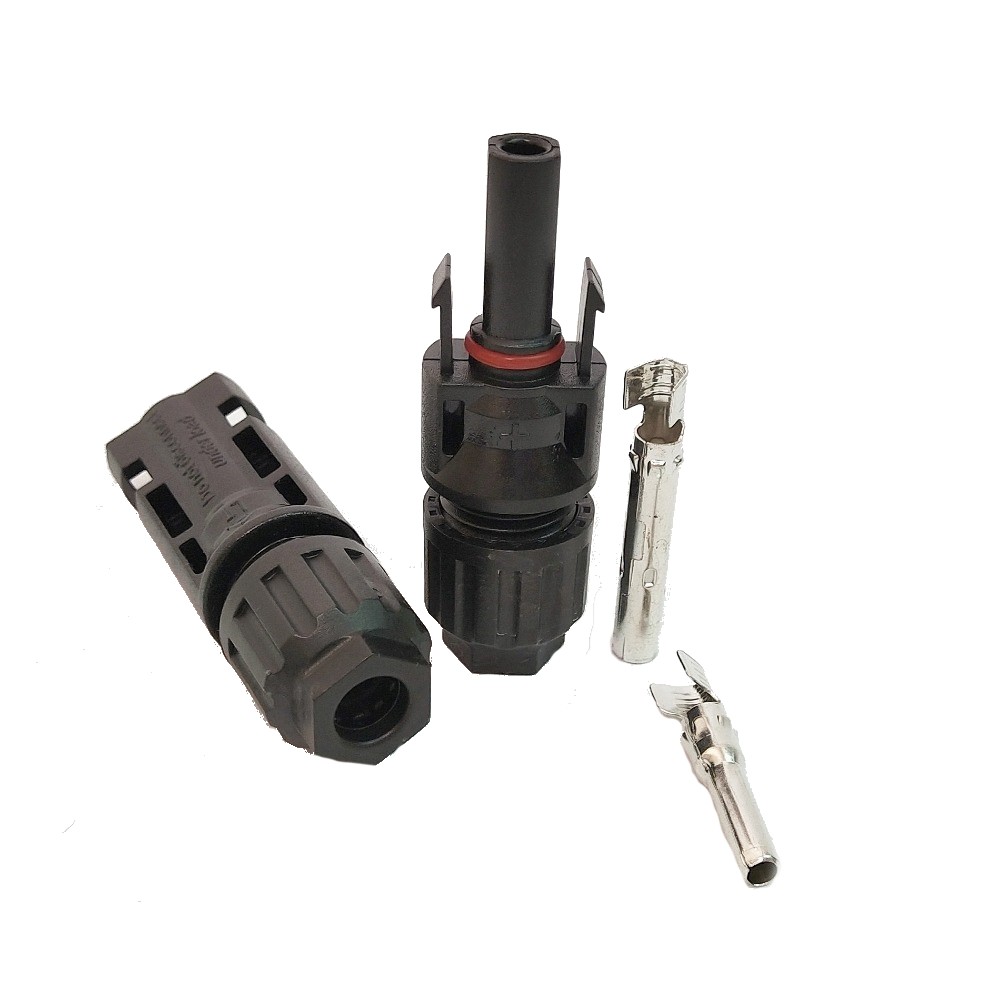

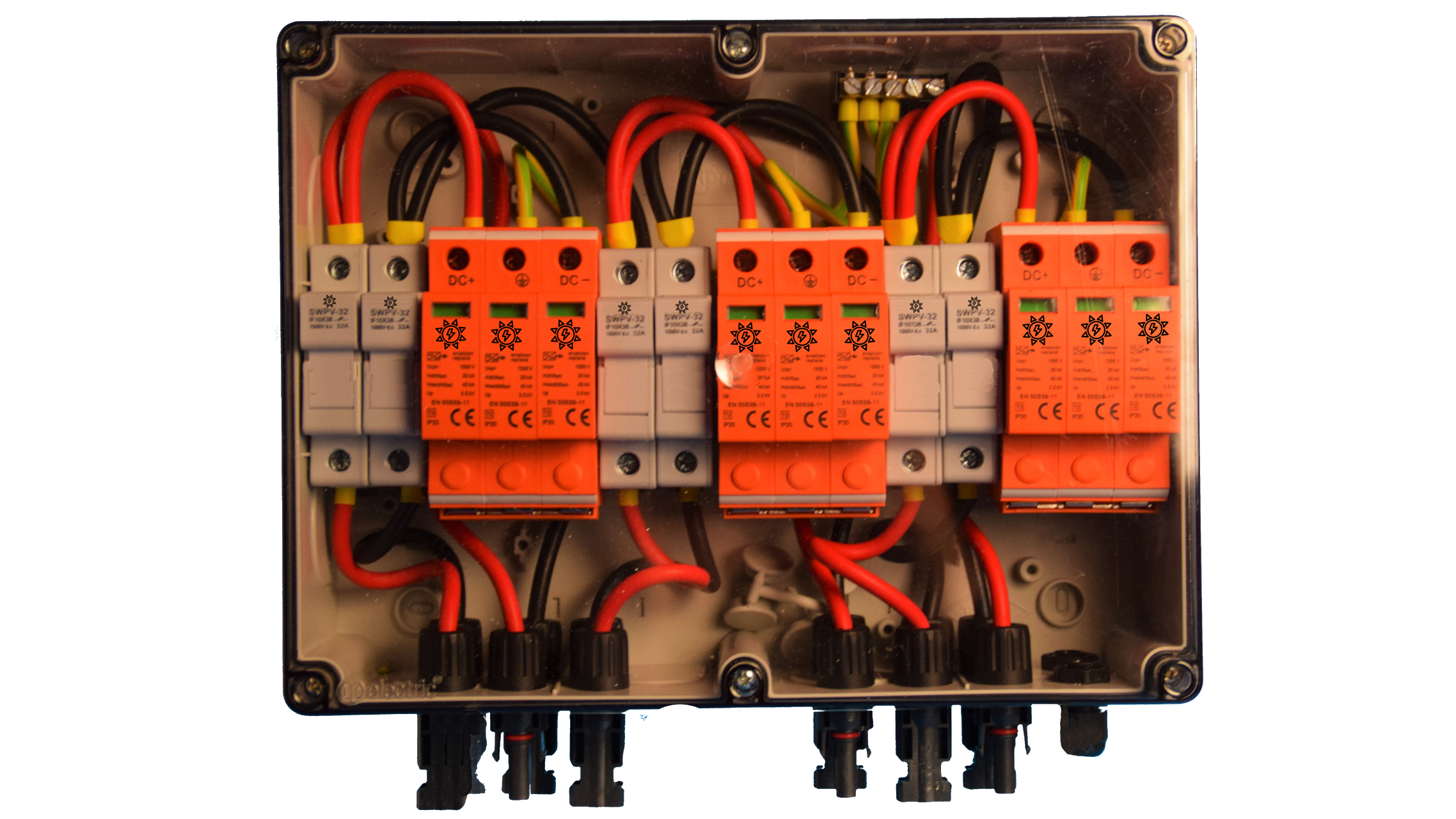

MC-4 ist ein genormter Solaranschlussstrecker und wird häufig an Solarpaneelen verwendet. Auch als Solarverlängerungskabel um die Solarkabel von den Paneelen zum Wechselrichter in Strings (Leitungspaketen) zu führen findet der MC-4 Stecker Anwendung. Bei MC-4 Generatoranschlusskästen müssen Sie nur die MC-4 Stecker an den Generatoranschlusskasten stecken, und schon sind Sie ohne mühseliges abisolieren und anklemmen der Solarleitungen fertig mit der Inbetriebnahme.

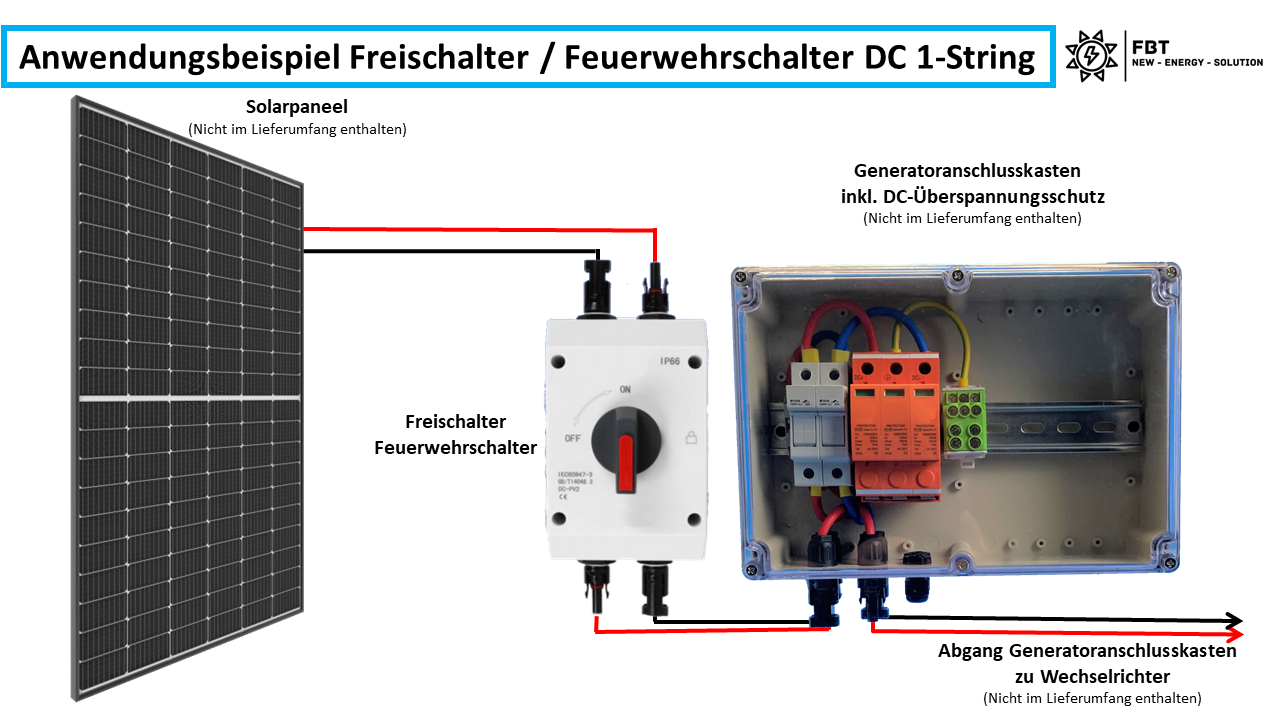

Hier einmal ein Beispiel (einfach anklicken)

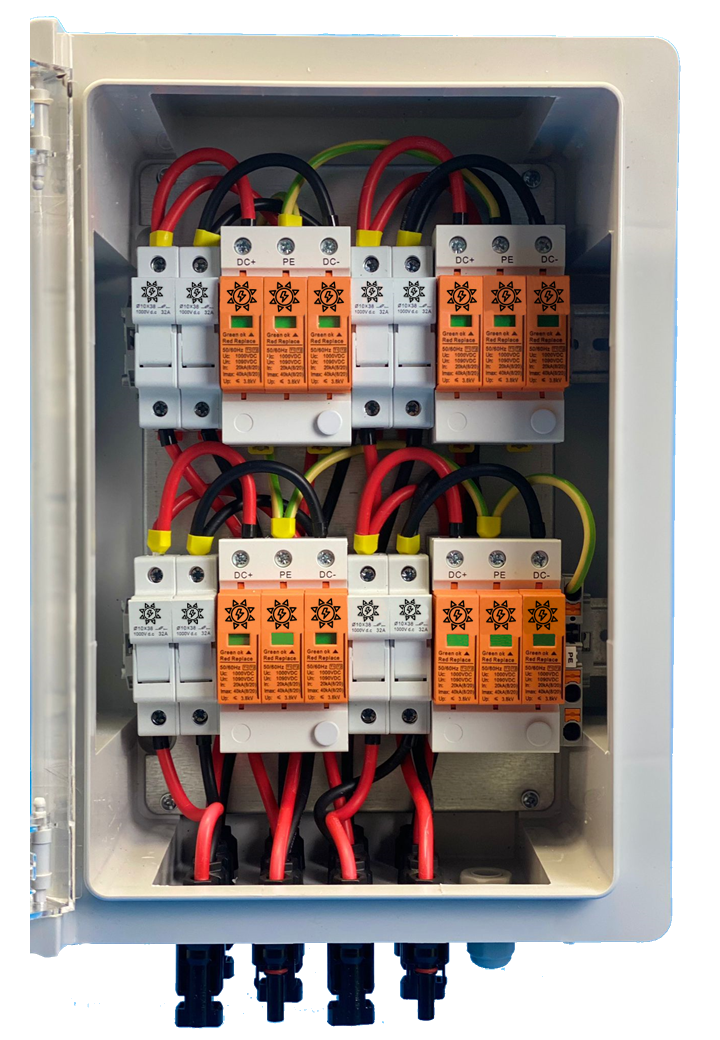

Bei unseren PROFLINE Generatoranschlusskästen handelt es sich um Anschlusskästen bei welchen die Solarkabel (Stings) direkt in den Generatoranschlusskasten eingeführt werden und über WAGO oder PHOENIX-CONTACT PUSH IN klemmen direkt angeschlossen werden.

Unter einem String versteht man die Reihenschaltung von Photovoltaikmodulen.

Ein String besteht immer aus 2 Leitungen ( plus und minus). Die Stringleitungen werden von den Solarpaneelen bis zum Generatoranschlusskasten gelegt und von dort zum Wechselrichter und an dem DC-Eingang des Wechselrichters angeschlossen.

Beim Blitzschutz der Klasse T2 handelt es sich um den Grobschutz somit die Mindestanforderung für Blitzschlag Schutz Ihres Wechselrichters. Beim sogenannten Kombi Ableiter T1+T2 handelt es sich um die
höchste Schutzform den Fein und Grobschutz. Der Preisunterschied ist gering, so das man sich immer für den hochwertigsten Schutz für seine Solaranlage entscheiden sollte.

Nein der TÜV-zertifizierte Solar-Steckverbinder PHOENIX-SUNCLIX eignet sich für typische Photovoltaik-Kabel und überträgt einen Strom von bis zu 40 A bei bis zu 1100 V.
❗ Die SUNCLIX Stecker passen ineinander aber nicht auf MC4 Stecker ❗
